Projekte Dach

Ein VakuumhebegerÀt zum Platzieren von Wand- und Dachpaneelen.

In diesem Projekt geht es um eine viel genutzte Konfiguration die wir noch nicht so oft beschrieben haben. Die Fotos zeigen den Vakuumheber VIAVAC CB5, mit doppeltem Vakuumsystem, der einen 12 Meter langes Wandpaneel hebt. Diese CB Konfiguration hat das Bauunternehmen M3 Ruimtebouwers fĂŒr ihr Projekt genutzt.

Mehr zu diesem Projekt

Doppeltes Vakuumsystem

Der Vakuumheber VIAVAC CB5 hat ein doppeltes Vakuumsystem, wodurch die Nutzung von extra Fallschutzgurten auf der Baustelle nicht notwendig ist. So wird die Montage beschleunigt und die ArbeiterInnen der Baustelle können sicher heben und montieren.

Wand und Dach

Der Vakuumheber VIAVAC CB wurde von M3 Ruimtebouwers nicht nur zur Montage von Wandpaneelen, sondern auch zum Platzieren von StahldĂ€chern eingesetzt. Man entschied sich bewusst fĂŒr einen Modularen Vakuumheber, sodass das Projekt mit nur einer Maschine realisiert werden konnte. Das MehrzweckgebĂ€ude steht am Nordseekanal in Amsterdam und wird als Terminal genutzt. In der 30.000 m2 großen Halle wird unter Anderem Kakao gelagert. Nebenan befindet sich ein BĂŒrogebĂ€ude.

Weniger ĂŒber dieses Projekt

Der Cladboy CB5 eignet sich perfekt fĂŒr Montage von Sandwich-Dach und -Wandelementen. Arrow

Bei diesem Projekt wurde VIAVAC CB eingesetzt.

Schnell und sicher stÀhlerne Dachplatten vom Boden heben

Der zunehmende Einsatz von VakuumhebegerÀten zur Montage von stÀhlernen Dachplatten bringen auch viele neue Fragen mit sich. Obwohl stÀhlerne Dachplatten normalerweise zuerst als Paket auf das Dach gehoben und von dort dann mit dem VakuumhebegerÀt ausgelegt werden, gibt es auch Situationen, wo man vom Boden aus die Dachplatten auf das Dach heben muss.

Mehr zu diesem Projekt

Doppel-Vakuumsystem

Um zu vermeiden, eine Absturzsicherung einsetzen zu mĂŒssen, hat VIAVAC diese Montagemethode erweitert. Dabei kommt ein Doppel-Vakuumsystem zum Einsatz. Die zusĂ€tzliche Absturzsicherung ist hierbei deshalb nicht nötig, was eine Menge Zeit spart.

SchaukelstĂŒck und verstellbare Sucher

Die doppelt ausgefĂŒhrten SaugnĂ€pfe sind auf einem SchaukelstĂŒck befestigt, sodass diese gleichzeitig ansaugen. Zum schnellen und genauen Ansetzen der SaugnĂ€pfe wird ein verstellbarer Sucher eingesetzt. Dieses System kann fĂŒr die Montage von Dachplatten mit einer LĂ€nge von bis zu 24 Metern eingesetzt werden.

Neugierig auf das Projekt? Dann schauen Sie sich das Video unten an.

Weniger ĂŒber dieses Projekt

Arrow

Bei diesem Projekt wurde VIAVAC CB eingesetzt.

  • VIAVAC kompakt GB-4Flex
  • VIAVAC kompakt GB-4Flex
  • VIAVAC kompakt GB-4Flex

VIAVAC kompakt GB-4Flex der vielseitige Vakuumheber fĂŒr Sandwichpaneele und mehr.

Wand- oder Dachmontage? Mit dem VIAVAC kompakt GB-4Flex machen Sie einfach beides. Die DĂ€cher von HĂ€usern in Krimpen aan den IJssel waren ersatzbedĂŒrftig. Unser Vakuumlifter VIAVAC kompakt GB-4Flex war die vorgesehene Maschine,um dieses Projekt zu unterstĂŒtzen. R Koolen fĂŒhrte die Montage fĂŒr die ACOMA dak- en wandbeplating B.V. durch. Die DĂ€cher wurden mit Sandwichpaneelen versehen. Eine schnelle, schöne und isolierende technische Lösung fĂŒr die Dachsanierung.

Mehr zu diesem Projekt

Die 4 SaugnÀpfe dieses vielseitigen Vakuumhebers sind in der Breite verstellbar. Diese Konfiguration muss nur einmal eingestellt werden. Innerhalb weniger Augenblicke konnten die Sandwichpaneele angehoben werden. Mit einem Vakuumlifter wird die Montage beschleunigt und die Personalkosten unter Kontrolle gehalten. Dies sind nur 2 der vielen Vorteile des Einsatzes von Vakuumhebern.

Dieses GerĂ€t eignet sich fĂŒr alle Arten von TR-Dachpaneelen bis zu einer LĂ€nge von 8 Metern und vertikalen Wandpaneelen mit einer maximalen LĂ€nge von 10 Metern. Sie möchten wissen, ob der VIAVAC kompakt GB-4Flex die richtige Lösung fĂŒr Ihr Projekt ist? Dann schauen Sie sich hier die Spezifikationen an.

Weniger ĂŒber dieses Projekt

Arrow

Bei diesem Projekt wurde VIAVAC kompakt GB-4Flex eingesetzt.

  • Havinga Metaal RB2-600
  • Havinga Metaal RB2-600

Sandwichpaneele 180° drehbar mit dem VIAVAC RB2-600

Der VIAVAC RB2-600 wurde fĂŒr den Bau eines GeschĂ€ftshauses mit Wohnraum in Kollum eingesetzt. Das Kraftpaket, das Ihnen die harte Arbeit abnimmt!

Mehr zu diesem Projekt

Um die Dachplatten um 180° drehen zu können, wurde der VIAVAC RB2-600 erfolgreich bei Havinga Metaal eingesetzt. Nicht nur der Vakuumheber wurde innerhalb von 10 Minuten am Kran befestigt, auch die ersten 18 Meter langen Dachplatten wurden auf dem Dach installiert.

Mit der optionalen Fernbedienung war es möglich, noch schneller zu montieren und mehr als 450 m2 Platten innerhalb eines Tages zu verlegen. Installationsfirma Havinga: „Wir arbeiten seit Jahren zu unserer großen Zufriedenheit mit VIAVAC VakuumhebegerĂ€ten. Wir selbst haben den CladBoy CB4, mit dem wir bei diesem Projekt alle Wandpaneele installiert haben.”

Um Transportkosten zu sparen, werden Wand- und Dachplatten zunehmend abwechselnd ĂŒbereinander gestapelt. Das bedeutet, dass jede zweite Platte vor der Montage um 180° gedreht werden muss. Dies ist technisch vorteilhaft fĂŒr den Transport, stellt aber eine Herausforderung fĂŒr die Montage dar. Dachpaneele sind schwer und können Hunderte von Kilogramm wiegen. FĂŒr den VIAVAC RB2-600 ist das ein Kinderspiel.

Weniger ĂŒber dieses Projekt

Der RotaBoy VIAVAC RB ist ein modulares & vielseitige Vakuum-HebegerÀt zum Heben und Wenden von Dachelementen. Arrow

Bei diesem Projekt wurde VIAVAC RB eingesetzt.

Erweiterung VIAVAC CB5 fĂŒr 25 Meter lange Profile

Die Nachfrage nach der Montage von Dachpaneelen (Warmdach) nimmt nicht nur in den Niederlanden, sondern auch in Deutschland zu. Gleichzeitig steigt auch die Nachfrage nach der Montage von immer lĂ€ngeren ProfillĂ€ngen. LĂ€ngen von 25 Metern stellen sicher keine Ausnahme mehr dar. Speziell fĂŒr diese LĂ€nge von schwereren Profilen hat VIAVAC eine spezielle Anwendung entwickelt.

Mehr zu diesem Projekt

Dabei werden die SaugnĂ€pfe hintereinander auf ein sogenanntes SchummelstĂŒck montiert. Da sich die SaugnĂ€pfe unabhĂ€ngig voneinander bewegen lassen, ist das Anbringen der SaugnĂ€pfe auf das Profil wesentlich einfacher. Das System wird wie ein doppeltes Vakuumsystem ausgefĂŒhrt, wodurch die Nutzung einer zusĂ€tzlichen Fallschutzvorrichtung ĂŒberflĂŒssig ist.

Auf dem Foto sehen Sie ein Projekt mit ĂŒber 25 Meter langen Profilen und einem Gewicht von mehr als 300 kg.

Mit demselben System lassen sich dank der speziellen SaugnĂ€pfe fĂŒr Wellprofil auch Sandwichelemente montieren.   Dabei besteht der große Vorteil darin, dass sich lange Elemente verwenden lassen, was den Einsatz der speziellen Fallschutzgurte ĂŒberflĂŒssig macht.

Weniger ĂŒber dieses Projekt

Arrow

Bei diesem Projekt wurde VIAVAC CB5 eingesetzt.

Einsatz von Vakuumhebern beim bau des neuen Datenzentrums von Facebook

Zurzeit wird im dÀnischen Odense ein neues Datenzentrum von Facebook gebaut. Dieses neue Datenzentrum wird eines der modernsten und energiesparendsten seiner Art. Die Firma TSV aus Nieuw-Buinen ist an diesem Bau beteiligt und setzt dazu die VIAVAC-Vakuumheber ein.
Mehr zu diesem Projekt

FĂŒr die Dachkonstruktion des gigantischen Datenzentrums von Facebook verwenden mehrere Parteien diverse VIAVAC-Vakuumheber. Speziell fĂŒr dieses Projekt hat die Firma TSV zwei neue VIAVAC CB4 angeschafft. Damit werden die Dachpaneele auf der Konstruktion angebracht.

Facebook entschied sich unter anderem wegen des gĂŒnstigen Klimas fĂŒr Odense, wodurch sich Geld fĂŒr eine energiefressende Klimaanlage einsparen lĂ€sst. Mit einer OberflĂ€che von 56.000 mÂČ handelt es sich dabei um das dritte Datenzentrum von Facebook außerhalb der USA. Auf den Servern des Datenzentrums sollen Fotos, Videos und sonstige Informationen gespeichert werden.

Weniger ĂŒber dieses Projekt

Der VIAVAC CB4 hebt Platten bis zu 800 kg bei einem schlanken Eigengewicht von 125 kg. Arrow

Bei diesem Projekt wurde VIAVAC CB4 eingesetzt.

Dachrenovierung Kakteenzuchtbetrieb mit VIAVAC kompakt GB-4Flex

FĂŒr die Dachrenovierung bei einem der grĂ¶ĂŸten Kakteenzuchtbetriebe in Europa wurde der VIAVAC kompakt GB2-4Flex erfolgreich eingesetzt. Die Paneele mit einer LĂ€nge von maximal 8 Metern konnten dadurch schnell, effizient und unter Einhaltung der Arbeitsschutzvorschriften montiert werden. Auch die Montagefirma (B&H Projecten) hatte bei Fertigstellung des Projekts eine positive Meinung von dem GerĂ€t.

Mehr zu diesem Projekt

Der Vorteil dieses GerĂ€tes besteht darin, dass man damit sowohl Sandwich-Dachpaneele als auch horizontale und vertikale Wandplatten montieren kann. Durch die vier in der Breite verstellbaren SaugnĂ€pfe eignet es sich fĂŒr TR-Dachpaneele und flache Wandplatten aller Art.

Außerdem ist das GerĂ€t sehr kompakt und leicht transportierbar. Wegen seines doppelt vorhandenen Vakuumsystems ist die Benutzung zusĂ€tzlicher Sicherheitsgurte nicht erforderlich.

Weniger ĂŒber dieses Projekt

Einfach und sicher Sandwich- und Wandelemente montieren mit dem GB Kompakt. Arrow

Bei diesem Projekt wurde VIAVAC kompakt GB-4Flex eingesetzt.

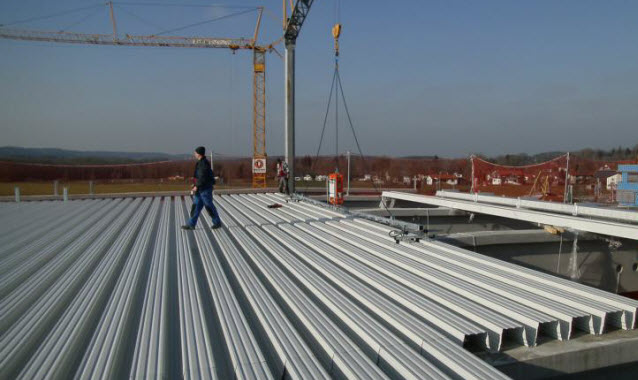

Montage Trapezprofilen in SĂŒd-Deutschland

Die Firma Gerster aus Leutkirch arbeitet bereits seit einiger Zeit zur großen Zufriedenheit mit dem Vakuum-HebegerĂ€t von VIAVAC. Das Vakuum-HebegerĂ€t kommt mit seinen vielen Anwendungsmöglichkeiten unter anderem bei der Montage von Sandwich-Konstruktionen im Dach- und Wandbereich und bei Trapezprofilen zum Einsatz.

Mehr zu diesem Projekt

Bei einem aktuellen Projekt in SĂŒd-Deutschland wurde das Vakuum-HebegerĂ€t fĂŒr die Montage eines Trapezprofils Typ 200 verwendet. Die 19 Meter langen Profile mit einem Gewicht von mehr als 260 kg machen eine Handmontage unmöglich. Zudem verlĂ€uft die Montage mit einem Vakuum-HebegerĂ€t wesentlich schneller, und die fĂŒr den Einsatz benötigten Mitarbeiter können reduziert werden. Daher können damit sofort Montagekosten eingespart werden!

Die mit einer FĂŒhrung ausgerĂŒsteten SaugnĂ€pfe des Vakuum-HebegerĂ€ts lassen sich sofort in der richtigen Position anbringen. Das HebegerĂ€t VIAVAC CB eignet sich fĂŒr die Montage von Trapezprofilen bis zu einer LĂ€nge von 24 m. Das gleiche GerĂ€t kann auch fĂŒr die Montage von Sandwichelementen fĂŒr Dach- und Wandkonstruktionen eingesetzt werden.

Weniger ĂŒber dieses Projekt

Arrow

Bei diesem Projekt wurde VIAVAC CB5 eingesetzt.

  • BrĂŒninghoff

Montage von Sandwich-Dachelementen mit 22 Metern LĂ€nge

FĂŒr die Firma Friedrich Hippe in Hagen hat VIAVAC das Vakuum-HebegerĂ€t an die BrĂŒninghoff GmbH (Bad Bentheim) geliefert, mit dem diese die Sandwich-Dachelemente zur VergrĂ¶ĂŸerung ihres BetriebsgebĂ€udes montiert hat.

Mehr zu diesem Projekt

Es handelte sich um 22 Meter lange Dachelemente von Metecno. Zur Montage der Sandwich-Dachelemente wurde das Vakuum-HebegerĂ€t VIAVAC CB5 eingesetzt. Dieses Vakuum-HebegerĂ€t mit doppeltem Vakuumsystem verfĂŒgt ĂŒber eine Überspannung von ca. 16 Metern und hat eine KettenaufhĂ€ngung. Die KettenaufhĂ€ngung sorgt dafĂŒr, dass das Elemente gerade bleibt und sich nicht durchbiegt, sodass eine BeschĂ€digung der Elemente verhindert wird.

Mit Hilfe des Vakuum-HebegerÀtes können die Elemente mit minimalem Personaleinsatz auf schnelle und sichere Weise montiert werden. Mit dem VIAVAC CB5 ist es sogar möglich, Elemente bis 25 Meter LÀnge zu montieren.

Weniger ĂŒber dieses Projekt

Arrow

Bei diesem Projekt wurde VIAVAC CB5 eingesetzt.

Installation gebogener Dachelementen

Neptunus ist Spezialist fĂŒr Entwicklung, Vermietung und Bau sowohl von Zelten fĂŒr Veranstaltungen als auch von mobilen GebĂ€uden. Von 10 mÂČ bis 20.000 mÂČ oder mehr, von einfach bis luxuriös. Neptunus war auf der Suche nach einem speziellen Vakuumheber fĂŒr die schnelle und sichere Montage der langen Elementen.

Mehr zu diesem Projekt

Hierzu wird ein Vakuumheber benötigt, mit dem lange Sandwich-Dachelementen bis zu einer LĂ€nge von 24 Metern in einem einzigen Arbeitsgang montiert werden können. Die Vakuumheber mĂŒssen in der LĂ€nge schnell und einfach an die LĂ€nger der Sandwichelementen anpassbar sein. Eine weitere Anforderung war, dass die Elementen sowohl gerade als auch in einer nach oben gebogenen Form montierbar sein mĂŒssen.

Um diese Anforderungen zu erfĂŒllen, hat VIAVAC in Zusammenarbeit mit Hans Eijlers, GeschĂ€ftsfĂŒhrer bei Neptunus, einen Vakuumheber mit Teleskoptraverse fĂŒr die Einstellung des SaugnĂ€pfenabstands an verschiedene ElementenlĂ€ngen entwickelt.

Um die Elemente in einer gebogenen Form anzubringen, wurde eine höhenverstellbare AufhĂ€ngung fĂŒr das Ende entwickelt. Dies ermöglicht das gewĂŒnschte Biegen der Elemente und die Einstellung der LĂ€nge.

FĂŒr eine einfache Bedienung ist der Heber mit einem Zweifach-Vakuumsystem ausgestattet, sodass keine zusĂ€tzliche SicherheitsausrĂŒstung notwendig ist. Die Lenkung verfĂŒgt ĂŒber eine drahtlose Fernbedienung.

FĂŒr den Transport des Vakuumhebers gibt es ein spezielles Gestell mit einer extra AbstĂŒtzung fĂŒr den langen Traverse, sodass das GerĂ€t problemlos von einem Projekt zum anderen transportiert werden kann.

Weniger ĂŒber dieses Projekt

Arrow

Bei diesem Projekt wurde VIAVAC CB5 eingesetzt.
